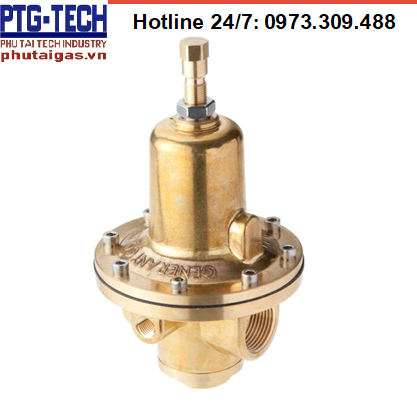

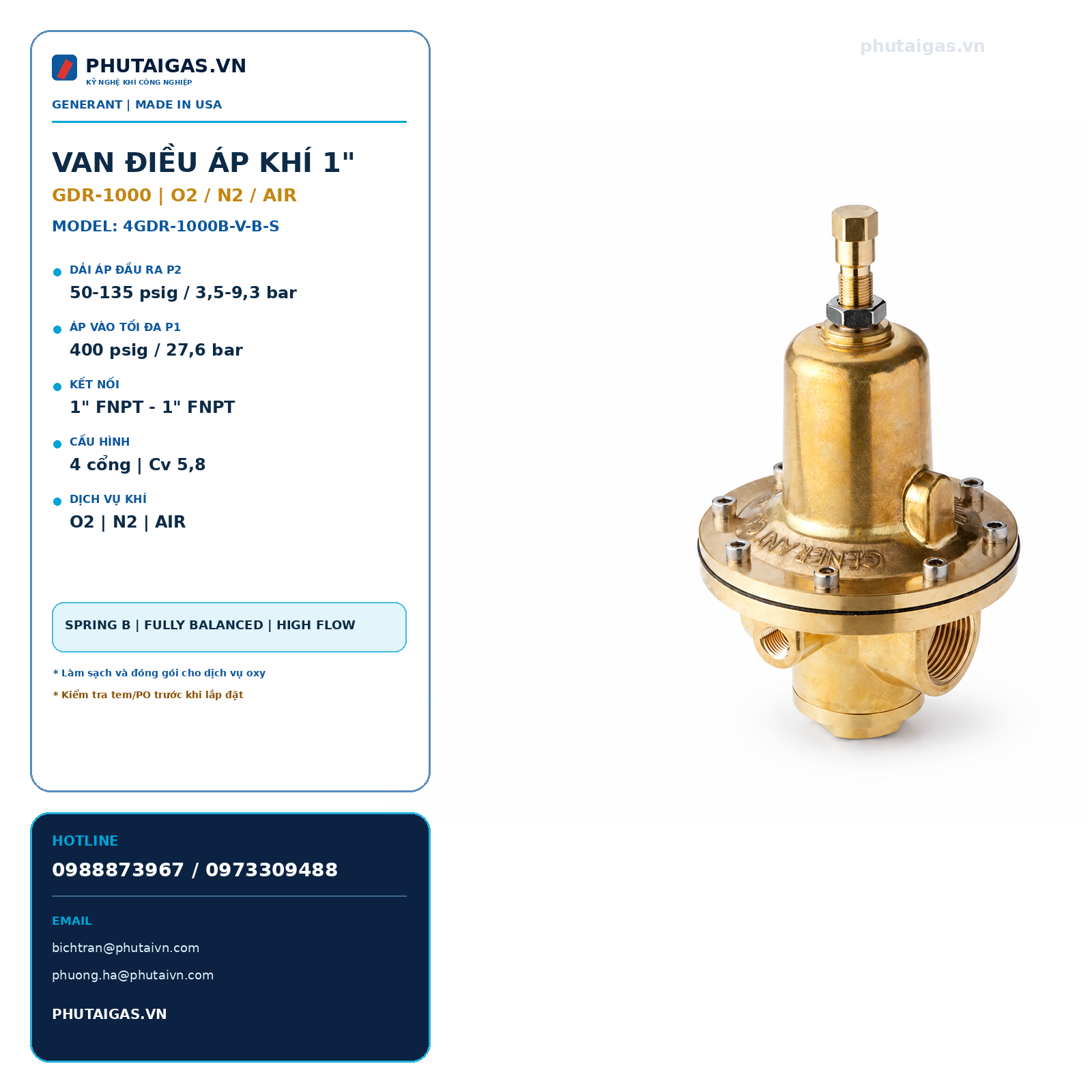

Van điều áp khí Generant 4GDR-1000B-V-B-S 1 inch – P2 50–135 PSI cho O₂/N₂/Air

Van điều áp Generant 4GDR-1000B-V-B-S là bộ điều áp phân phối khí 4 cổng, kết nối 1" FNPT, được thiết kế cho các hệ thống cần lưu lượng cao và áp suất đầu ra ổn định. Cấu hình lò xo B cho dải điều chỉnh P2 từ 50 đến 135 psig (3,5–9,3 bar), phù hợp với O₂, N₂ và khí nén khi toàn bộ hệ thống đáp ứng yêu cầu tương thích vật liệu và độ sạch.

1.Giới thiệu sản phẩm

• Dòng GDR của Generant sử dụng thiết kế cân bằng hoàn toàn nhằm hạn chế biến động áp suất đầu ra khi áp suất đầu vào thay đổi. Venturi và lò xo được tối ưu cho lưu lượng cao, đồng thời màng ngăn liền khối, không liên kết giúp giảm đường rò tiềm ẩn và tăng độ nhạy điều chỉnh.
• Model 4GDR-1000B-V-B-S thuộc cấu hình 4 cổng, cỡ 1 inch NPT, vật liệu làm kín/màng mã V (GLT fluoroelastomer) và lò xo mã B. Sản phẩm bằng đồng thau, được Generant kiểm tra tại nhà máy và làm sạch, đóng gói cho dịch vụ oxy theo tài liệu của hãng.
• Toàn dòng GDR có các cỡ kết nối từ 1/4 đến 1 inch, tùy chọn NPT, BSPT hoặc BSPP và cấu hình 2 hoặc 4 cổng. Riêng Part Number 4GDR-1000B-V-B-S trong bài là bản 4 cổng, kết nối chính 1 inch FNPT.

Vì sao nên chọn Generant GDR-1000 1 inch?

• Ổn định áp suất đầu ra: thiết kế cân bằng giảm ảnh hưởng của dao động áp suất nguồn đến điểm đặt.
• Lưu lượng lớn: cỡ cổng 1 inch có hệ số fail-open Cv 5,8 theo catalogue dòng GDR-1000.
• Độ sụt áp thấp: Venturi và lò xo tối ưu hỗ trợ duy trì khả năng cấp khí khi lưu lượng tăng.
• Kết cấu bền chắc: thân đồng thau rèn, chi tiết điều chỉnh bằng đồng và phần trim bằng thép không gỉ.
• Cấu hình linh hoạt: dòng GDR có lựa chọn cổng, cổng đo, lắp panel, chamber pipe-away hoặc điều khiển pilot tùy model.
• Phù hợp dịch vụ oxy: cấu hình V được làm sạch và đóng gói cho oxy; yêu cầu bảo toàn độ sạch trong vận chuyển, lắp đặt và bảo trì.

2.Thông số kỹ thuật 4GDR-1000B-V-B-S

• Giải mã cấu hình sản phẩm

3.Nguyên lý và đặc tính vận hành

• Bộ điều áp giảm áp suất nguồn xuống giá trị đầu ra được cài đặt bằng vít điều chỉnh. Khi xoay vít theo chiều kim đồng hồ, lực nén lò xo tăng và áp suất đầu ra tăng; khi xoay ngược chiều kim đồng hồ, lực nén giảm. Vì đây là bộ điều áp không tự xả, muốn giảm áp khi đầu ra đang bị khóa cần xả áp dư phía hạ lưu theo quy trình an toàn.
• Fully balanced: điểm đặt chỉ thay đổi dưới 0,25 psi khi áp suất đầu vào thay đổi 100 psi theo catalogue.
• Non-relieving: không tự xả áp phía hạ lưu qua chamber; phải bố trí phương án xả có kiểm soát khi cần giảm điểm đặt.
• Fail-open Cv: Cv 5,8 là hệ số lưu lượng ở trạng thái fail-open, không phải lưu lượng cố định tính bằng m³/h.
• 4-port: cho phép bố trí cổng đo áp; các nút bịt được cấp ở trạng thái siết tay và người lắp phải hoàn thiện làm kín.

4.Ứng dụng tiêu biểu

• Hệ thống phân phối oxy công nghiệp: điều chỉnh áp suất tại tuyến chính, cụm manifold hoặc skid cấp khí.
• Hệ thống nitơ và khí nén: cấp khí ổn định cho máy móc, thử kín, inerting và quá trình công nghiệp phù hợp.
• Trạm khí, cụm thiết bị lưu lượng cao: lựa chọn cho các nhánh 1 inch cần giảm áp và hạn chế droop.
• Dây chuyền sản xuất: cấp khí cho thiết bị sau khi xác nhận lưu lượng, áp suất và tương thích vật liệu.
